Características Constructivas de los Equipos de Medición Eléctrica Analógicos (II)

 En la entrada anterior vimos como transformar un simple galvanómetro en un amperímetro de rangos múltiples.  Ahora vamos a ver como obtenemos un voltímetro , y como se calculan las resistencias para usarlo a varios fondos de escala.

Partimos de nuestro viejo conocido Galvanómetro:




Para transformarlo en  un voltímetro DC capaz de medir voltajes dentro de un rango específico, vamos a utilizar  un divisor de voltaje, como el mostrado en la Figura:





En dicho circuito, a corriente que circula por ambas resistencias es la misma, por lo tanto se cumple:

V = i R1 + i R2

V = (R1 + R2) i

Pero





El galvanómetro tiene una resistencia interna Ri y una corriente máxima Im, debido a esto el voltaje máximo entre los extremos del mismo es

Vmax = Ri Im.

Si queremos diseñar un voltímetro capaz de detectar entre sus terminales voltajes hasta de E voltios (donde E>Vmax) debemos conectar en serie con el galvanómetro una resistencia R1, como se indica en la Figura






El valor de R1 debe ser tal que:








Con esta configuración tenemos un instrumento que marca máxima escala cuando el voltaje entre sus terminales es E.


Voltímetro de varias escalas.

Para cada una de las escalas que deseamos diseñar, debemos calcular la resistencia que debemos conectar en serie con el galvanómetro. Una vez realizado este cálculo, podemos implementar el voltímetro de varias escalas utilizando una de las configuraciones presentadas en las Figuras:

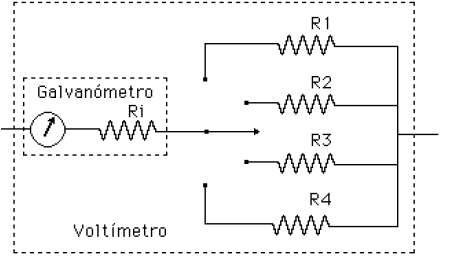

Circuito 1

Circuito 2


En el segundo Circuito, hay que tener en cuenta que la R2 calculada será igual a la suma de R1 y R2 en el circuito, y la R3 calculada equivaldrá a la suma de R1, R2 y R3 en el circuito.

 Por ejemplo, supongamos que los cálculos para distintas tensiones de fondo de escala nos dan :

R1: 10 Ω                        R2: 15                         R3:20

En el Circuito 1 se mantendrían estos valores de resistencias, pero en el Circuito 2 deberíamos poner en cambio las siguientes resistencias:

R1: 10 Ω        R2: 5 Ω ( 10Ω+5Ω=15Ω)              R3: 5Ω (10Ω+5Ω+5Ω=20Ω)



Resistencia Interna de un Voltímetro

Para este instrumento está definido otro parámetro denominado característica ohmios/voltio y que algunos fabricantes llaman también sensibilidad.

Ya vimos que para diseñar un voltímetro debemos ir agregando resistencias a la Ri del galvanómetro, dependiendo del valor de fondo se escala deseado.

La tabla  resume el procedimiento de diseño.

Como podemos observar en la tabla anterior, la relación (resistencia interna total)/(voltaje máximo de la escala) es una constante que depende del galvanómetro que estamos utilizando, ya que es igual al inverso de la corriente máxima de dicho instrumento. Esta relación se conoce con el nombre de característica ohmios/voltio ya que éstas son las unidades en que viene expresada.

¿Cuál es la utilidad de dicha característica?.

Observando la primera, tercera y cuarta columnas de la tabla anterior podemos deducir que si conocemos dicha característica del voltímetro y la escala que vamos a utilizar para realizar una medición determinada, podemos calcular la resistencia interna que presenta el voltímetro en dicha escala. Por ejemplo, en el circuito de la Figura queremos medir el voltaje Vab con un voltímetro que tiene una característica Ω/V de l0KΩ/V, y cuyas escalas son lV, 5V, l0V y 50V.

El voltaje que deseamos medir es de 8V por lo que la escala más apropiada es la de 10V.

En dicha escala el voltímetro presenta una resistencia interna de: 10Vx10KΩ=100KΩ, que comparada con 8KΩ es mucho mayor, por lo que la conexión del voltímetro no afectará mucho las variables del circuito en el que deseamos realizar la medición. Podríamos utilizar también la escala de 50V, cuya resistencia interna es de 500KΩ por lo que en esta escala la conexión del voltímetro afecta aún menos el circuito bajo medición, pero en este caso la precisión de la medida sería mucho menor.
